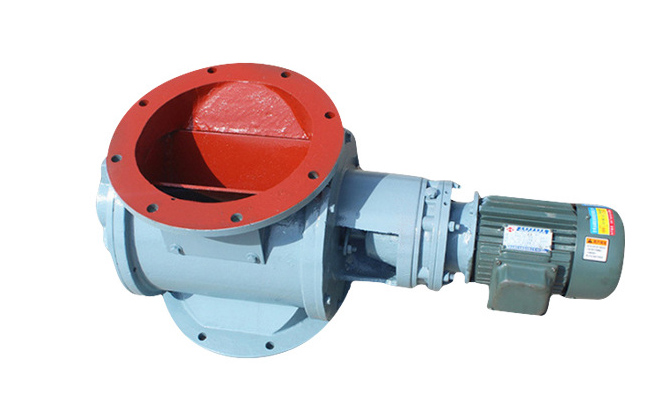

GY系列剛性葉輪給料機試機視頻

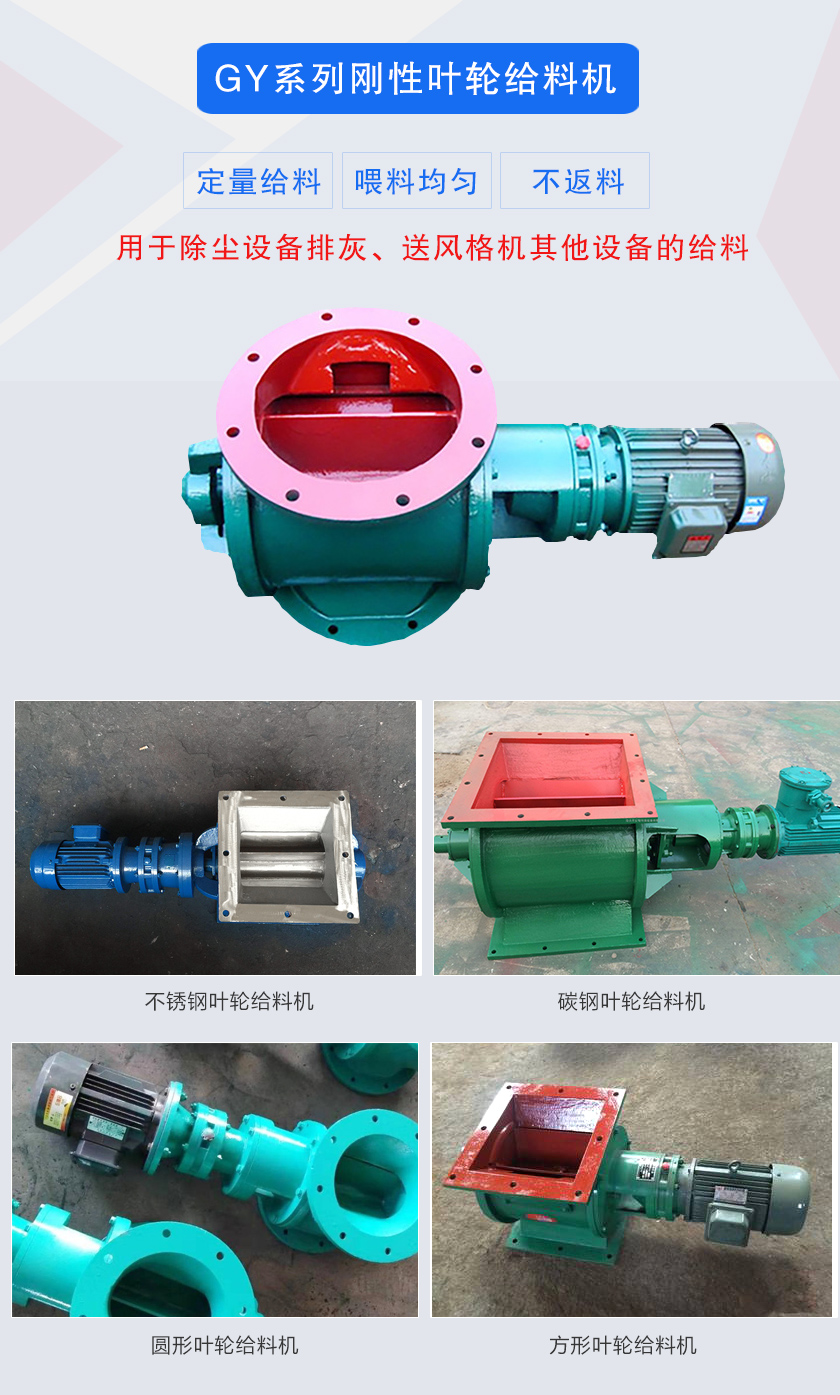

GY系列葉輪給料機的產品介紹：

GY系列葉輪給料機是除塵設備，輸送、排灰、鎖風和其它設備給料的主要設備，適用于粉狀物料、顆粒狀物料。安裝尺寸與各種除塵器相一致，為礦山、冶金、化工、糧食、化學等工業部門廣泛應用。

葉輪給料機型號：

分普通型（代號J表示）、耐壓型（代號N表示）、耐高溫型（代號H表示）三大類：

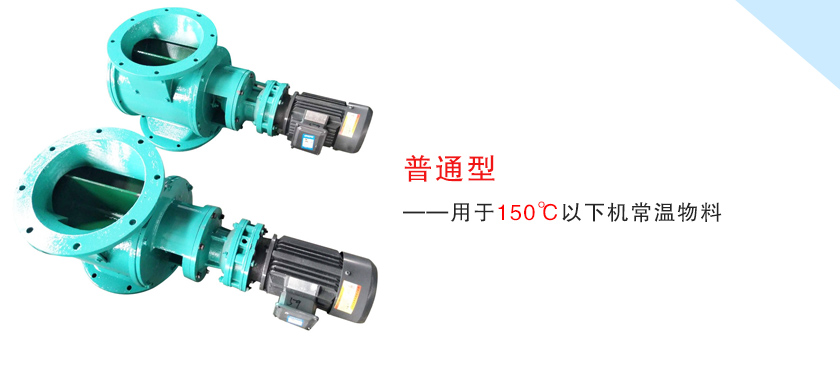

1、普通型

葉輪給料機的上、下法蘭口基本是方形或圓形，也可以由用戶選定，普通型一般適用于無風力壓力。

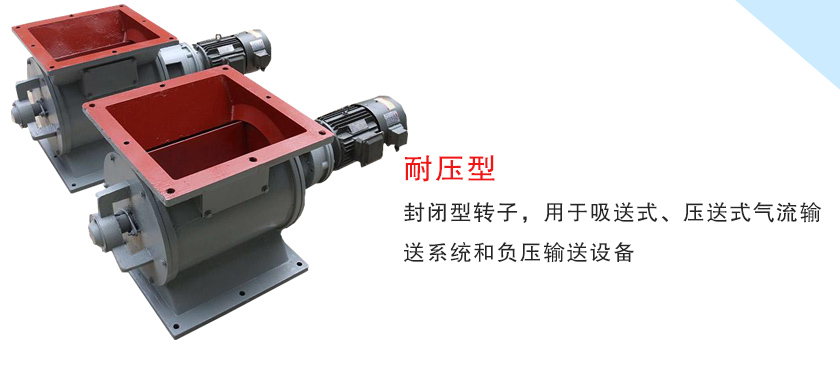

2、耐壓型

該型旋轉下料閥的特點是轉子葉片的端部用特殊耐磨材料制成，能保證葉片端部與殼內壁有良好接觸，并且磨損后可方便地調節葉片端部，使其仍然與殼體內壁保持良好接觸，如果用封閉型的轉子具有更好的鎖氣性能，耐磨損型主要適用琢磨性能較強的物料。

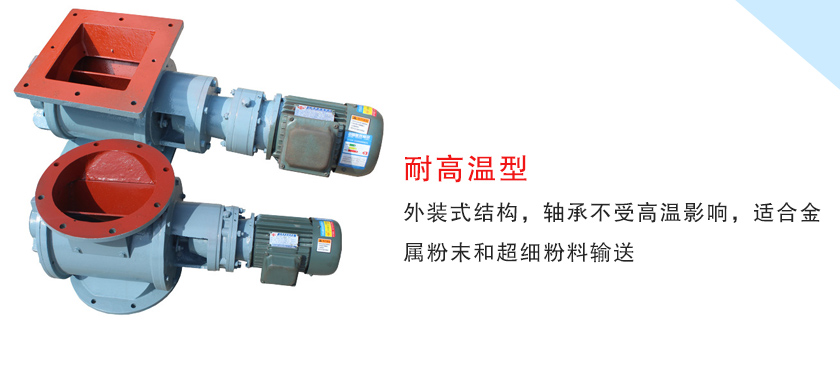

3、耐高溫型

所輸送物料的溫度可達280℃，兩端軸承與葉輪有一定隔離，能防止超細粉料與軸承接觸。

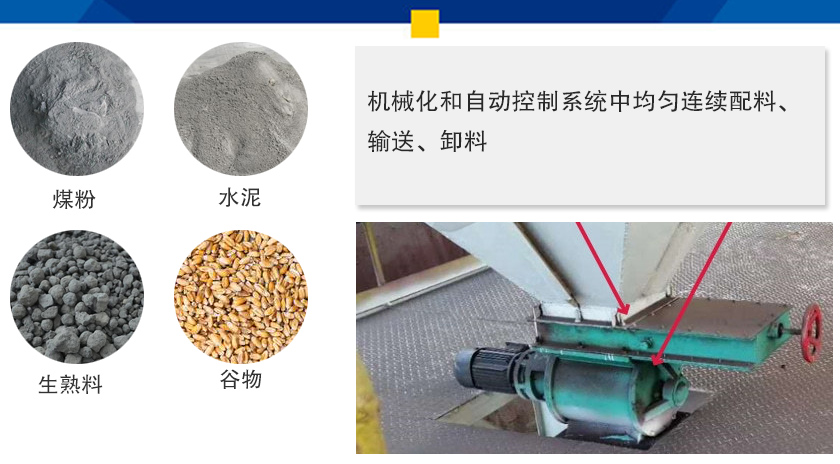

GY系列剛性葉輪給料機用途:

GY型剛性葉輪給料機用于將上部料倉中的干燥粉狀物料或小顆粒物料連續地、均勻地喂送到下一設備中去，是一種定量給料設備。 GY型剛性葉輪式給料機廣泛用于水泥、建材、化工、冶金及輕工業等部門物料系統作給料設備之用。

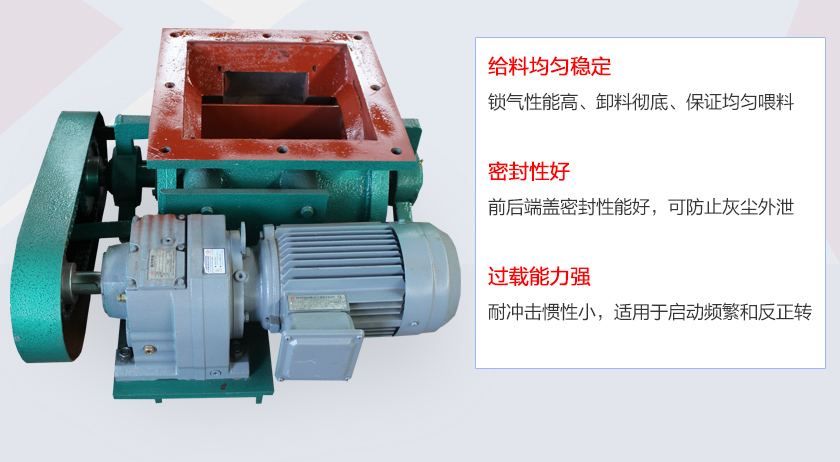

GY系列葉輪給料機的產品特點：

（1）卸料器通過采用行星轉動原理，輸入輸出在同一軸線上，而且有與電機直聯一體的獨特性，因而結構緊湊造型美觀新穎、體積小、重量輕。

（2）卸料器運轉可靠平穩、噪音低、故障少、壽命長、齒合件采用球墨鑄鐵與軸承鋼等。使用性能好、耐磨性高

（3）軸承、齒箱、遠離閥體、避免高溫灰塵的影響，前后端蓋密封性能好，防止灰塵外泄，延長機動件、潤滑系統的使用壽命。

（4）葉輪給料機具有過載能力強，耐沖擊慣性力矩小，適用于起動頻繁和反正轉。

（5）用戶如需特種規格，電機、鏈輪傳動等卸料器，均可制做。

可根據用戶需要配置特殊專用電機，如防爆、調頻、調速、船用電機等，以滿足用戶特殊要求。在材質上也可根據用戶需要進行特殊加工，如耐高濕、耐腐蝕、不銹鋼、柔性葉片、防爆葉輪等。

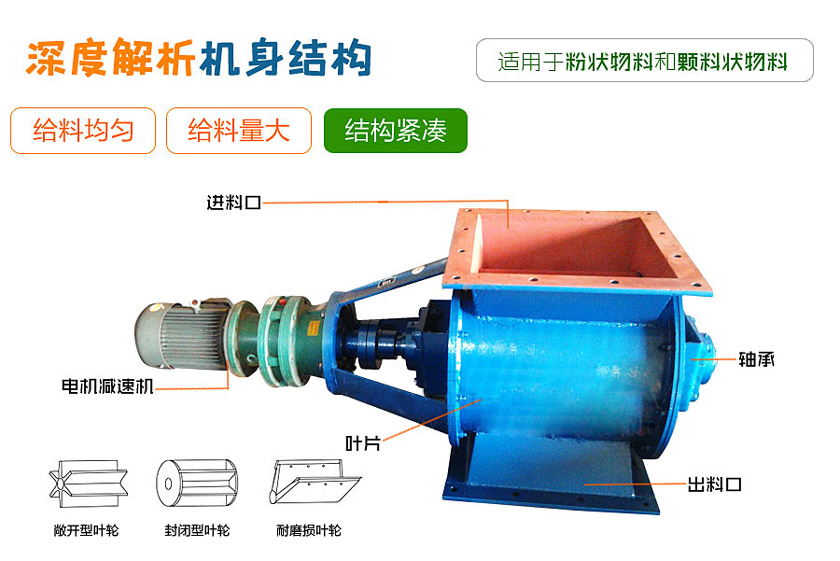

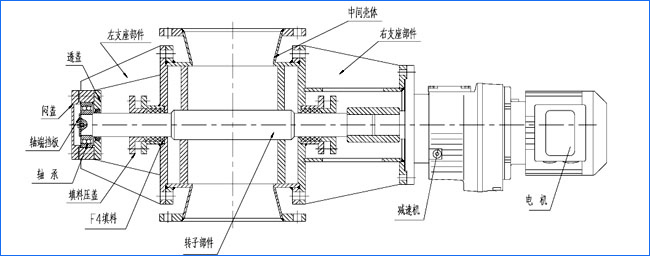

GY系列剛性葉輪給料機結構：

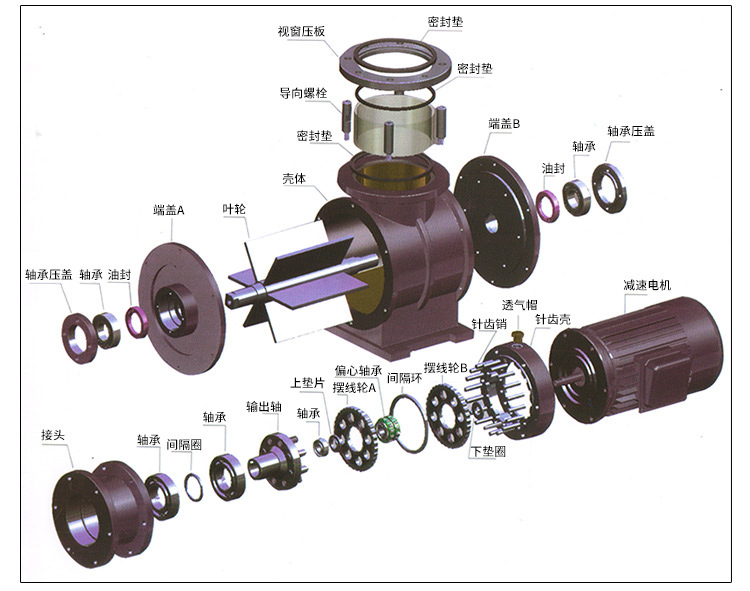

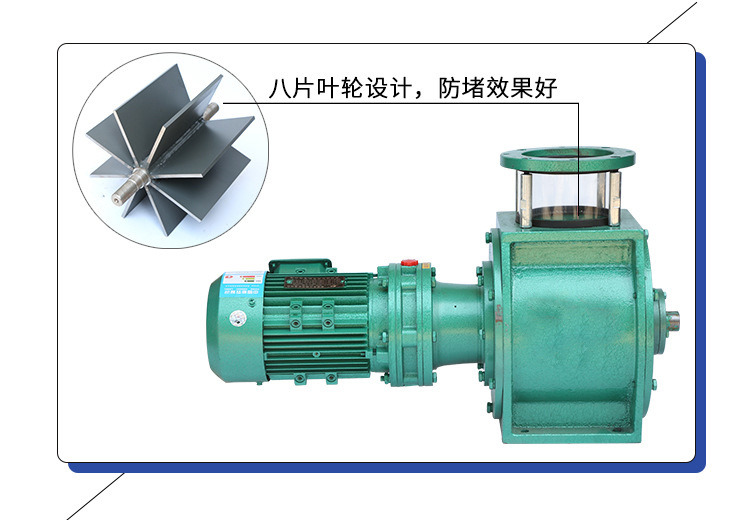

剛性葉輪給料機是由電機、殼體、轉子、軸、壓蓋、葉輪、減速機、基座等組成，利用葉輪的機械回轉原理，上部料倉的物料落在葉片之間的空隙中，隨葉片的旋轉將殼體上部料倉的物料均勻的從下部卸出，也可根據輸送量的大小定制

GY系列葉輪給料機工作原理：

GY葉輪葉輪給料機是氣力輸送系統中的關鍵設備，對于正壓輸送系統或負壓輸送系統，葉輪給料機可以均勻連續地向輸送管供料，葉輪給料機非常適用于正、負壓氣力輸送系統，脈沖除塵設備和精密喂料等場合，能起到供料、鎖住氣流的作用，由于轉子的低速旋轉及轉子與殼體內腔的極小間隙，有效地阻止氣流的逆向流動，從而保證了系統內的氣壓穩定和物料的正常排出

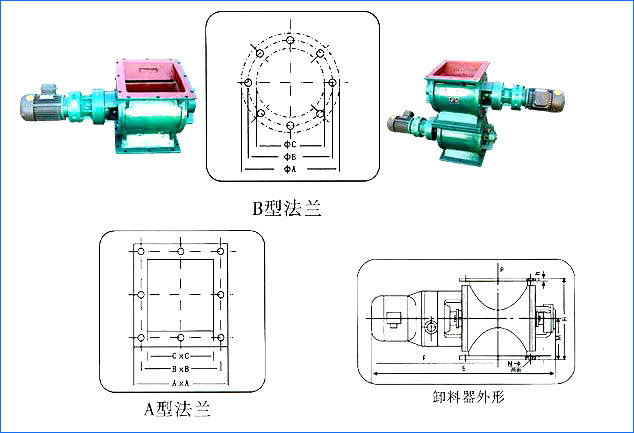

GY系列剛性葉輪給料機規格型號：

型號 規格	生產能力 m3/h	葉輪轉速 r/min	進出料口尺寸 長x寬 mm	轉動方式	齒輪減速電動機			給料機本體 外型尺寸 長x寬x高 mm	給料機本體 重量 kg
					型號	功率 kw	轉速r/min
GY-Φ200X200	4	20	200X200	鏈輪	YTC561	1.5	31	570X300X300	67
	7	31		聯軸器
GY-Φ200X300	6	20	200X300	鏈輪	YTC561	1.5	31	670X300X300	77
	10	31		聯軸器
GY-Φ300X300	15	20	300X300	鏈輪	YTC561	1.5	31	760X400X450	155
	23	31		聯軸器
GY-Φ300X400	20	20	300X400	鏈輪	YTC562	2.2	31	860X400X450	174
	31	31		聯軸器
GY-Φ400X400	35	20	400X400	鏈輪	YTC751	3	31	925X520X600	231
	53	31		聯軸器
GY-Φ400X500	43	20	400X500	鏈輪	YTC751	3	31	1025X520X600	268
	67	31		聯軸器
GY-Φ500X500	68	20	500X500	鏈輪	YTC752	5.5	31	1075X640X760	550

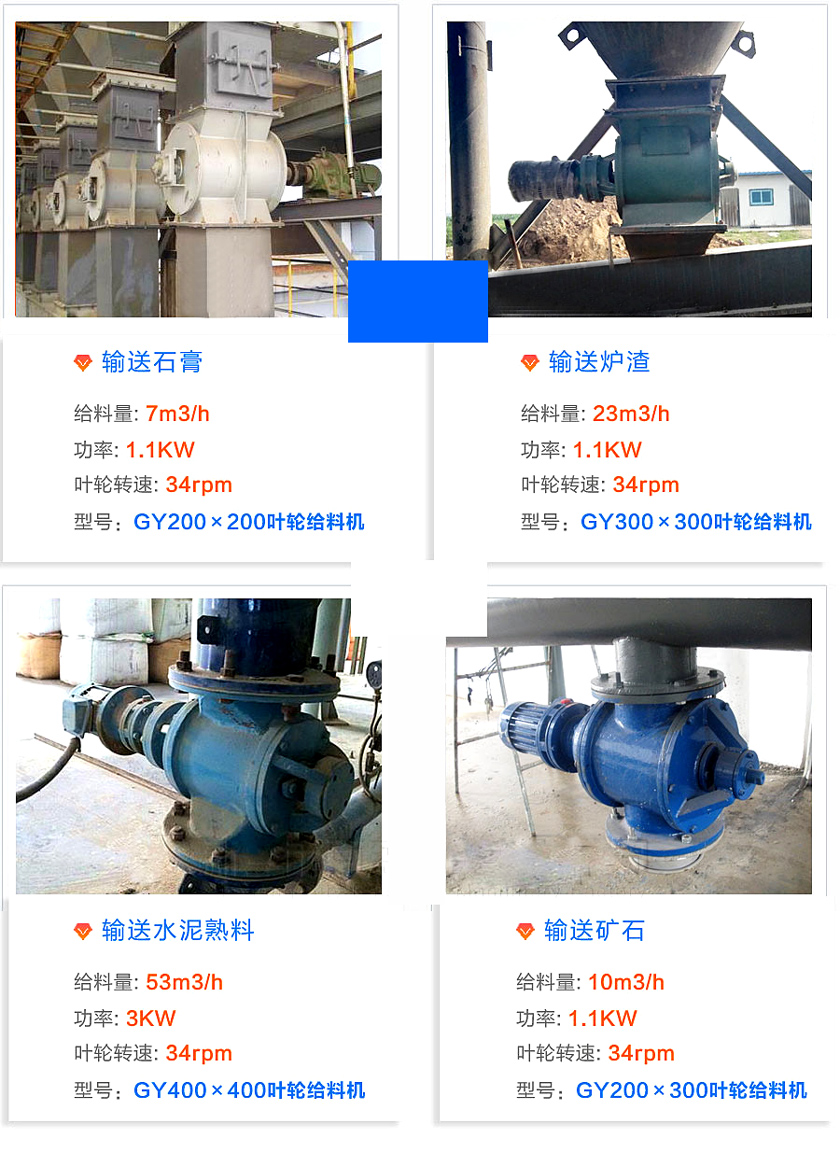

客戶案例

葉輪給料機選型注意事項

1、輸送物料的名稱，物料的比重大小，物料是粉狀或小顆粒狀。

2、輸送量，根據輸送能力即可選擇葉輪給料機的大小，及其配備的減速機的速比大小。確定葉輪給料機的產量，根據產量可以選擇合適口徑的葉輪給料機。選擇葉輪給料機合適的口徑。正常的葉輪給料機口徑有上下均為圓口或者方口，非標定制時，可做成上圓下方或者上方下圓。

3、當確定葉輪給料機的基本型號后，需要注意葉輪給料機工作的環境是否具有"正壓"或"負壓"，當有風壓時，葉輪給料機必須選型為鎖風型，一般有機械鎖風，就是對葉輪給料機的葉輪和閥體進行機械精加工，精加工后間隙較小，工作時候物料填充間隙，即可達到鎖風的目的。另外的還有柔性鎖風，根據物料不同，可以選擇耐磨帆布帶和薄不銹鋼片，固定于葉輪輪緣，超出輪緣5-10mm，旋轉過程中依靠不銹鋼片或者帆布帶的變形封堵輪緣和閥體之間的間隙，達到鎖風的目的。

4、葉輪給料機使用的工況條件中是否具有高壓，若有高壓，葉輪給料機閥體與葉輪給料機葉輪外圓則需要精加工，達到鎖風，關風的目的。
